近日，华工激光在氢能源“激光+智造”领域实现重大突破，成功研发碱槽极板双面智控焊接机器人，氢密系列产品再上“智”高点，攻克了焊接表面成型、焊接间隙、焊缝轨迹不规则及多品种切换等技术难题，显著提高焊接效率，助力碱性电解槽客户提质增效。

华工激光行业首创双面智控焊接，独立研发焊缝跟踪+单面焊接双面成型技术，标志着华工激光在电解水制氢碱性电解槽装备领域迈出关键一步。这一重大突破为绿氢大规模产业化提供坚实保障，对新兴氢能产业发展具有里程碑意义。

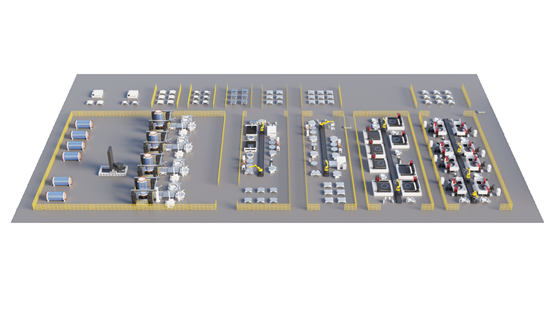

碱性电解槽智造整体解决方案

适用于碱性电解槽的生产制造产线，从极框原材料的车铣加工到电解槽组装整个工序的生产加工，产能可以达到1GW

/ 产线效率：极板 4.5分钟/片，年产能280套1000标方电解槽

/ 产线兼容性：兼容1.5~2.8米多种尺寸极板柔性生产; 治具可以实现多品种兼容及快速切换

/ 自动化：在线自动检测尺寸、平面度、气密性，提高产品良率；焊接配备焊接质量监测系统，出现异常及时报警

/ 智能化：提供涵盖顶层设计规划、工厂规划及实施、智能物流、新型数字化工厂设备配有焊缝跟踪

/ 安全性：车间实现无人化作业，巡线安全员≤12人

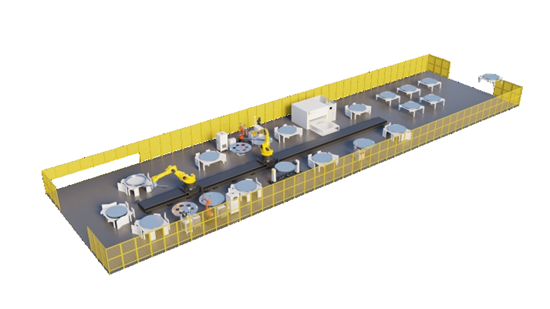

碱性电解槽极框极板/电极网焊接产线

适用于碱性电解槽的极框极板/电极网焊接产线

/ 产线包含极板AGV运输、地轨或者桁架的上料，焊接，翻转，外观检测，  气密性检测

/ 极板/镍网采用多功能磁吸治具+机器手臂自动上下料

/ 焊缝跟踪系统可以实现XYZ三个方向的实时跟随，极板/镍网焊接品质保障

/ 兼容500-2000Nm3/h产品尺寸，产品换型时间＜2h

/ 极板加工后配备平面度、气密性，提高产品良率

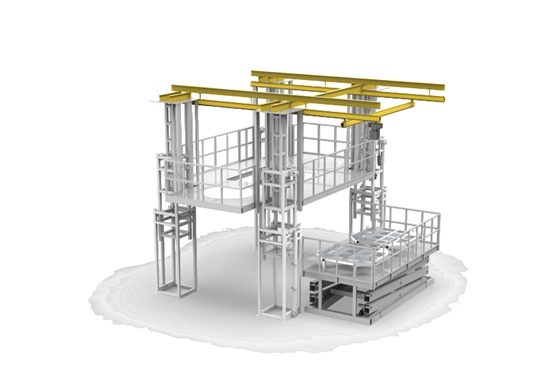

碱性电解槽总装平台

电解槽自动组装平台可实现电解槽阴阳极板机器手臂搬运；人工装配绝缘垫片、隔膜布组装及装配质量检测工作，辅助电解槽紧固拉杆托举和抬伸，参与自动化装配过程人员数量≤4人。

/ 电解槽各部件垒装相对地面高度0.5m至8m

/ 电解槽重量≤80吨；电解槽外径≤4m

/ 电解槽倾斜度小于3mm/7000mm

/ 电解槽扭曲度小于±1.5mm

/ 操作人数:2~3人

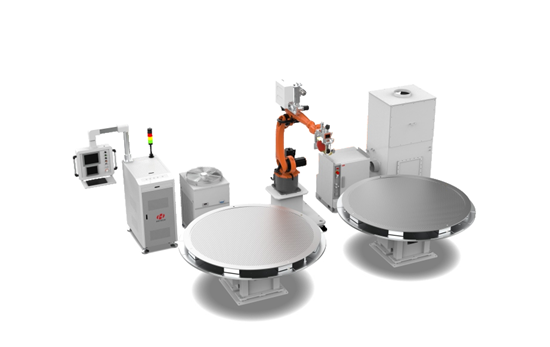

碱性电解槽极框极板机器人焊接装备

适用于碱性电解槽极框、极网焊接装备

/ 采用机器人智能焊接系统，年产能2万片，良率≥96%

/ 产品采用双工位结构，机器人利用率＞99%

/ 多功能磁吸治具，吸附平整，极框极板产品装配间隙一致，防呆成功率100%

/ 焊缝跟踪系统可以实现XYZ三个方向的实时跟随，极板焊接品质保障

/ 兼容500-2000Nm3/h产品尺寸，产品换型时间＜2h

/ 1000Nm³/h焊接后形变≤1mm，焊缝成型质量和变形量遥遥领先传统氩弧

/ 首创极板单面焊接双面成型工艺，强大的激光焊接工艺研发能力助  力产线技术升级

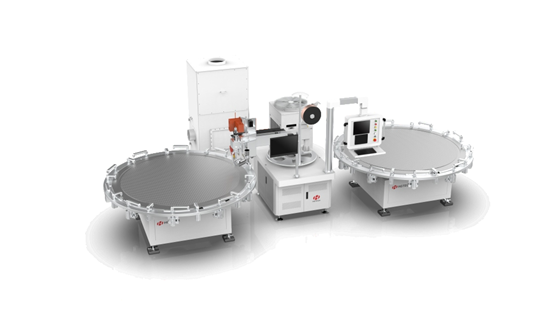

碱性电解槽电极网焊接装备

适用于碱性电解槽的电极网自动上下料与焊接

/ 采用采用双工位结构，焊接效率3~4.5分钟/片，良率≥96%

/ 兼容500-2000Nm3/h产品尺寸，产品换型时间＜1h

/ 产品支持电极镍网点焊接模式、连续线焊模式

/ 设计气体保护装置，有效减少对镍层损伤，表面亮白，余高≤0.8mm

/ 焊缝跟踪系统可以实现XYZ三个方向的实时跟随，焊接后边缘无毛 刺，品质保障

/ 设计治具压合随动装置，可以有效解决镍网焊接过程中不平整问题

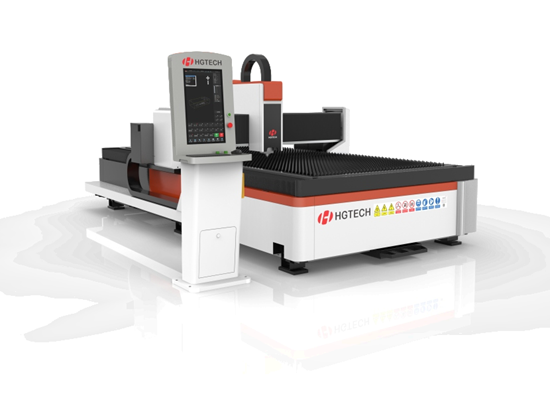

碱性电解槽电极网切割装备

适用于碱性电解槽的电极网自动上下料与切割

/ 配数控系统，切割幅面兼容3~4米

/ 自动寻边定位切割

/ 配备高光束质量激光器，减少对材料镀层的损伤

/ 切割头具备防碰撞保护和内腔防污染功能，确保整个加工系统稳定可靠

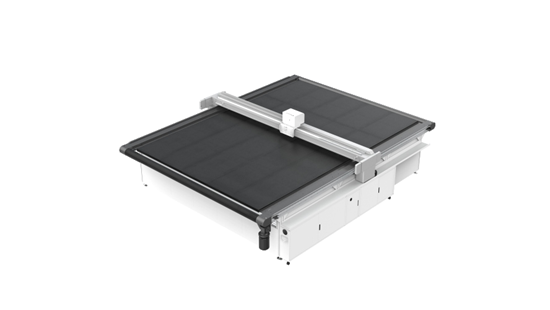

碱性电解槽PPS隔膜裁切割装备

适用于碱性电解槽PPS隔膜裁切装备

/ 采用高频超声刀头切割，高性能真空气泵吸附平台

/ 切割后隔膜边缘不散线，带锁边功能

/ 重复定位精度：0.03mm

/ 切割精度：±1.5mm

/ 兼容500至2000标方尺寸
