载板成品板打标机LCK10G

LCK10G载板成品激光打标设备:用于缺陷检测工序后载板产品上报废单元的自动识别以及激光标识,便于终端客户高效准确识别,提升产品良率及制程效率;采用激光设备可以有效避免人工划记标识过程中易失误、标识一致性差、精度差的问题,且能够大幅度提升标识效。


  • 激光光源
    绿光激光器
  • 打标精度
    ±0.05mm
  • 标记尺寸
    ≥0.3mm
产品优势
  • 01
    加工效率高

    翻板机构,可实现产品双面加工

  • 02
    标记速度快

    双工位运作,实现IC载板不良板标记的高速加工

  • 03
    智能化操作

    可自动识别前端制程记号,也可直接获取mapping文件废板位置信息进行标记

  • 04
    加工稳定性高

    配置能量监控系统,保证产品加工效果的稳定性

  • 05
    产品切换速度快

    20分钟内完成新程序制作,快速切换产品

技术参数
项目主要技术参数
激光系统激光光源绿光激光器
视觉系统线扫相机实现高速识别及定位
运动平台双轴直线电机平台
自动化自动上下料、自动翻板、自动分拣不良品
辅助装置激光能量监控模块
系统通讯可识别二维码调取坏板信息镭射;加工完成后可输出MAP文件上传至系统
加工性能加工尺寸25X40mm~120X300mm
加工厚度范围0.05-1.2mm
整机打标精度±0.05mm
标记尺寸≥0.3mm
单次镭射区域≥150mm
标记性能GV值:阻焊打白ΔGV>60;金点打黑<100
二维码加工尺寸≥1.2×1.2mm
使用环境工作电源380V/50HZ  10KW
气体需求0.4-0.6Mpa洁净气源;耗气量:800L/min
主机尺寸2520mm(W)*1950mm(L)*1980mm(H)
设备重量3.5T

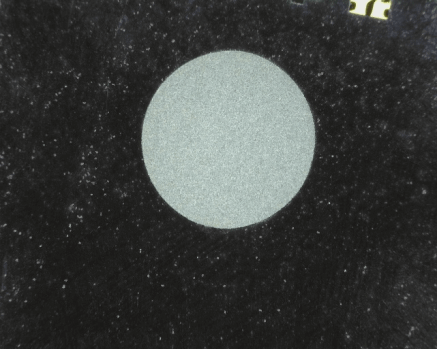

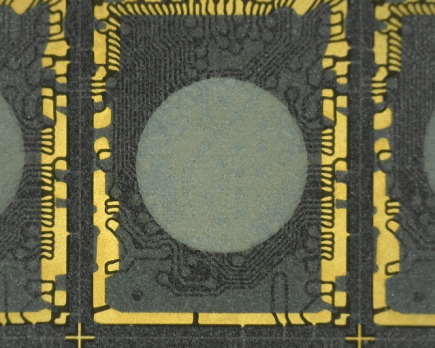

样品展示
