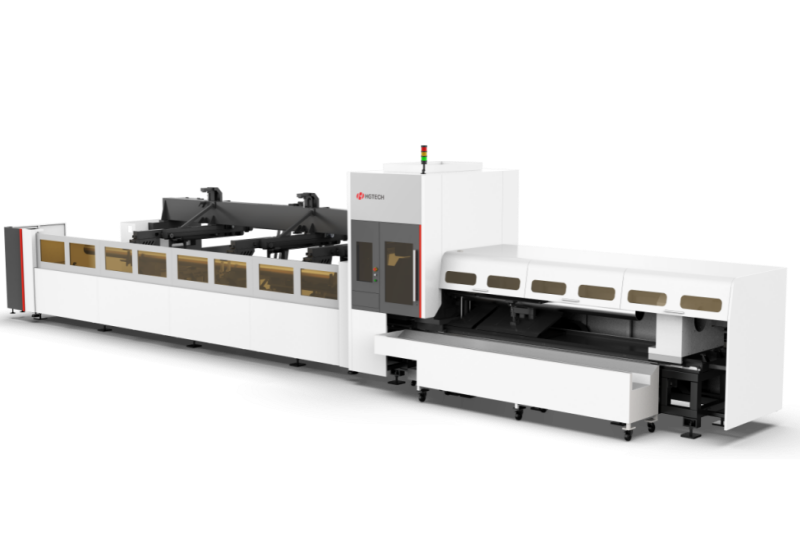

TP6522W数控激光切管机是一款具有强大性价比的专业激光切管设备。是集数控技术、激光切割、精密机械于一体的高新技术产品，主要用于碳钢管、不锈钢管、铝合金管(方管、圆管、OB管)等金属管材的切割，具有专业、高效率、高性价比等特点，是无接触金属管材加工行业的首选设备。 其切割断面无毛刺、无挂渣,切割图形多样化，可实现任意图形的切割。
TP6522W数控激光切管机是一款具有强大性价比的专业激光切管设备。是集数控技术、激光切割、精密机械于一体的高新技术产品，主要用于碳钢管、不锈钢管、铝合金管(方管、圆管、OB管)等金属管材的切割，具有专业、高效率、高性价比等特点，是无接触金属管材加工行业的首选设备。 其切割断面无毛刺、无挂渣,切割图形多样化，可实现任意图形的切割。
采用龙门结构型式，电机齿轮齿条驱动，具有结构稳定、重量轻、动态响应高的特点。
工艺上配置先进的RAYCUS激光器，为用户提供了强大的切割能力和效率。
电气上配置优越的FARLEY-B 切管数控系统，集高稳定性、中功率、高性价比于一体。
| TP6522W 性能参数 | |
| 型号 | TP6522W三卡盘激光切管机 |
| 产品优势 | 模块化设计，高性价比，零尾料切割 |
| 加工材料类型 | 圆管、方管、椭圆管、工字钢、H型钢、角铁、槽钢等 |
| 加工材质 | 碳钢、不锈钢、铝合金 |
| 加工圆管直径范围 | φ20-φ220mm |
| 加工方管边长范围 | □20-□150mm |
| 管材最大上料长度 | 6500mm（标准） |
| 管材最大下料长度 | 0-3500mm（标准） |
| 最大单管重量 | 200Kg（30kg/m） |
| 激光功率范围 | 3000W-6000W |
| 激光切割厚度 | 碳钢1mm-16mm；不锈钢1mm-12mm |
| 可加工坡口（选配） | ±45°坡口 |
| 上料形式（选配） | 半自动上料/全自动上料 |
| 工作行程（机床） | Y轴 0～75000mm |
| X轴 0～800mm | |
| Z轴 0～250mm | |
| XY定位精度 | ±0.05mm/m |
| XY重复定位精度 | ±0.02mm |
| 最大定位速度 | 90m/min |
| 最大转速 | 90r/min |
| 相数/电源额定/电压频率 | 3/380V/50Hz , 电压波动<10% |
| 总电源防护等级 | IP54 |
| 工作空气气源 | 0.5～0.8MPa |
| 机床尺寸（参考） | 长15m X 宽5.2m X高 3.0m |
