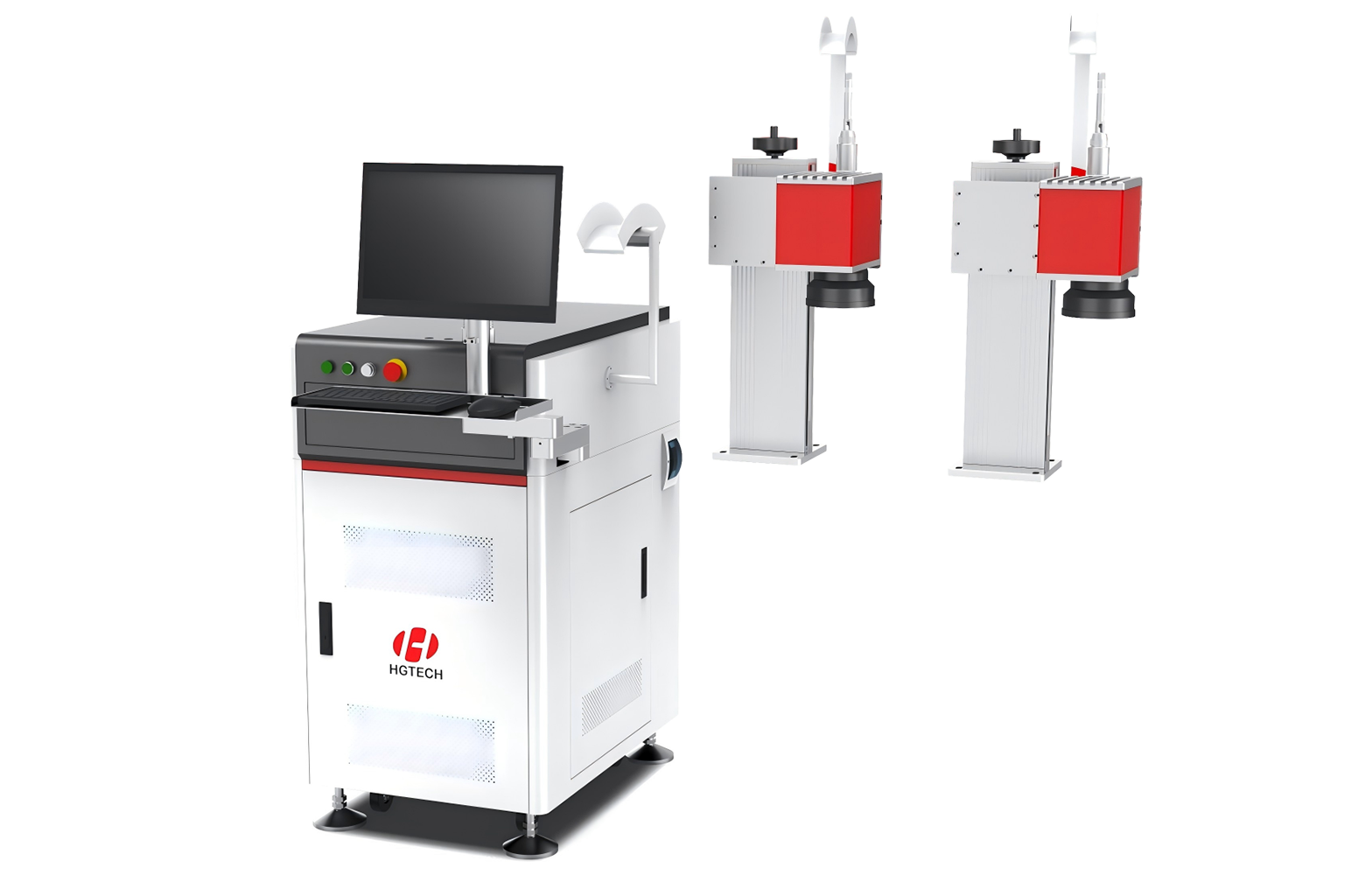

QCW高速分光系列激光焊接机

该设备能实现多光束同时加工及多工位加工,为更贴合客户需求的焊接提供了条件。具备效率高、热影响区小、焊点美观牢固等特点,可进行微小零部件的精密焊接。

  • 激光器
    锐科光纤激光器
  • 激光波长(nm)
    1080
  • 平均输出功率(W)
    150(Pulsed)  250(CW)
  • 产品介绍
  • 产品优势
  • 技术参数
  • 样品展示
  • 返回列表
产品介绍

该系统主要用于3C精密器件、医疗内窥镜、手机精密马达、电池极片等薄片焊接,采用QCW激光器,集成激光扫描控制、高速分光机构,配合自动化线体,实现高速多路焊接。

  • 品质优
  • 寿命高
  • 成本低
产品优势
  • 01
    免维护

    高光束质量准连续光纤激光器, 免维护,比同等功能YAG激光器节电90%

  • 02
    快速切换

    通过分光组件,可实现多光路之间快速切换、效率高

  • 03
    性价比高
    可以实现多制成的同时焊接,性价比高
  • 04
    搭配灵活

    可配合手动工作台或自动化线体使用,搭配灵活

  • 05
    实时检测
    搭配视觉校正系统可快速校准焊接轨迹,搭配能量监 测系统可快速反馈焊接能量波动,搭配温度检测系统 可实时检测光路稳定,实现良好的焊接一致性


技术参数
项目
激光器
激光波长(nm)
平均输出功率(W)
最大峰值功率(W)
脉冲宽度(ms)
脉冲重复频率(kHz)
单点脉冲最大能量(J)
光纤芯径(um)
光纤长度(m)
聚焦镜头
焊接范围(mm)
最小聚焦光斑直径(mm)
冷却方式
参数
锐科光纤激光器
1080
150(Pulsed)  250(CW)
1500
0.2-50ms连续可调
0Hz≤F≤2500
15
50
5、可选配12、25、50
F=170 mm(标配)/F=210mm(选配)
70×60 /90×80
0.2~0.4
风冷

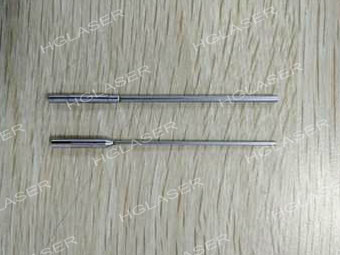

样品展示
