新能源汽车产业蓬勃发展的当下，电机作为新能源汽车的动力转换核心，其性能优化与成本控制直接关系到整车的能效、续航里程及市场竞争力。近年来，随着市场对新能源汽车高性能和低能耗的持续追求，扁线电机以其高效能、轻量化、低损耗的显著优势，逐渐成为新能源车的标配。

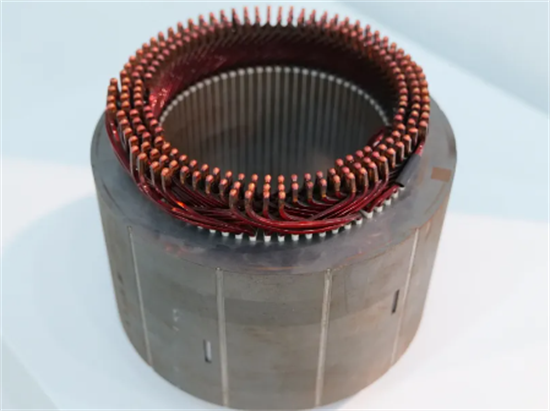

扁线电机相较于圆线电机，扁线电机主要改变了定子绕组中铜线的排列方式，例如Hair-pin、X-pin等绕组形式，铜线紧密排列后进行单边焊接，在缩小电机尺寸的同时提高槽满率，从而显著提高功率密度，降低能耗，推动电机向小型化、轻量化、高性能方向发展，引领新能源汽车动力变革。目前扁线电机在中高端新能源汽车市场的渗透率持续走高，据未来智库预计，2025年扁线电机在新能源汽车驱动电机中的渗透率将超过90%。

随着行业提质扩容成为必然，扁线电机生产对加工的精度和效率都提出了更高要求。在扁线电机加工中，去漆和焊接作为前端环节，是制程的核心部分，其精细化的制造工艺成为了制约产能与品质提升的关键瓶颈。

在此背景下，激光技术以其非接触式加工、高精度、高效率及环保节能的特性脱颖而出，成为破解扁线电机制造难题的理想之选。

激光去漆工艺：精确去漆、基材无损

在进行焊接之前，需要对铜线表面的绝缘层、无绝缘层与粘合层等残留进行去除，要求处理速度高、边缘清洁光滑，同时要求绝缘材料不受热损伤、表面无氧化。

相较于传统加工方式，激光去漆能够实现高精度精准控制，避免对铜线本体的损伤，同时大幅减少化学耗材的使用，符合绿色环保的制造业发展方向。

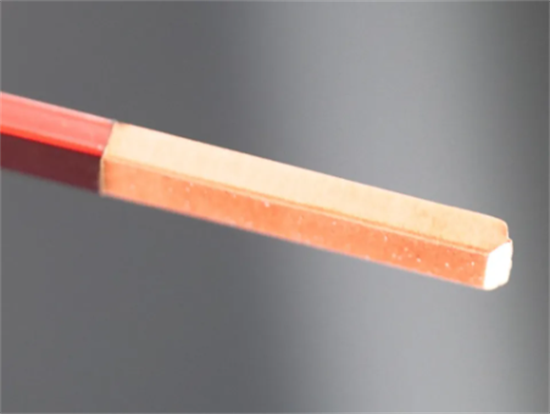

激光去漆效果

华工激光专业打造扁线电机激光去漆方案，研发CO2、光纤等系列激光去漆智能装备，采用全新一代Pulse可调激光技术，结合自研激光防对射系统，通过创新机械结构设计结合先进算法，精密控制激光光束聚焦路径，实现360度无死角精准加工，去漆一次成型，为电机制造提供稳定可控的质量保障，为行业客户提供专属定制化服务体验。

CO2激光去漆智能装备

采用先进500W二氧化碳激光器+最高500W脉冲光纤激光器组合，高效精准清除扁线电机铜线加工后绝缘层与粘合层、无绝缘层与粘合层的残留，以实现导线间的有效连接。

高效：双头激光器独立调焦，操作便捷，快速同时去漆，效率最高260m㎡/s，单个产品加工时间≤0.6s

品质：聚焦光斑小，热影响区域小，无损基材，良率＞99.9%

兼容：兼容PAI/PI/PEEK等各种材质，应用范围广

环保：无铜损、无耗材、无排放，绿色生产，环境友好

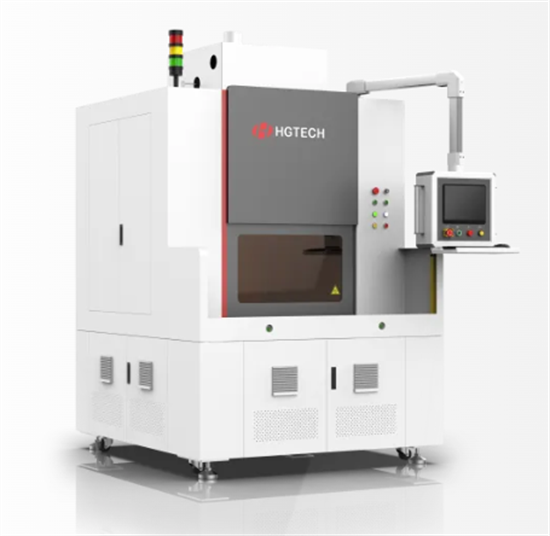

光纤激光去漆智能装备

定制光纤激光器，360度全方位多头激光剥线，用于扁线电机铜线加工中激光清洗绝缘层、无绝缘层与粘合层残留的去除。

高效：多头激光器独立调焦，360°无死角快速同时去漆，效率最高160m㎡/s

品质：聚焦光斑小，热影响区域小，无损基材，良率＞99.9%

便捷：一键调取参数库，设定简单兼容：兼容PAI/PI/PEEK等各种材质，应用范围广

环保：无铜损、无耗材、无排放，绿色生产，环境友好

激光焊接工艺：分区标定、高效焊接

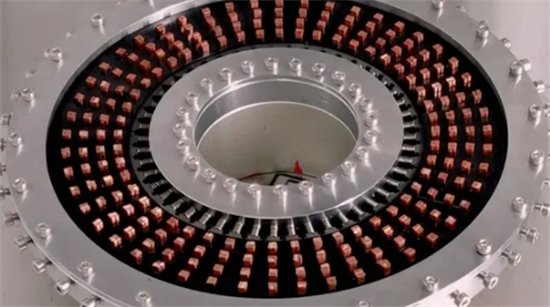

Hairpin、X-pin绕组较传统圆线电机排列更紧密，焊接位置受限，焊点密集度高，焊接难度极大。聚焦扁线电机领域关键技术，华工激光不断以工艺革新攻克行业痛难点，结合全幅面振镜焊接系统+同轴视觉定位系统，自主研发智能分区标定激光焊接技术，振镜扫描幅面φ230mm，常规乘用车搭载的定子焊接过程只需振镜摆动，即可对每个焊接区域单独标定进行精准焊接，一次成型，消除透镜边缘成像畸变引起的误差，显著提高设备稳定性和生产效率。

分区标定焊接系统

同时，华工激光创新扁线电机定子生产工艺，采用环形光纤激光器，结合先进双光束耦合复合焊接技术，彻底解决传统TIG焊接工艺痛点，打造行业先进的扁线电机激光焊接方案，实现H-pin和X-pin兼容焊接，显著为客户提质增效，为扁线电机的技术迭代与产业升级注入了强劲动力，推动行业降本，进一步向规模化成熟量产方向发展。

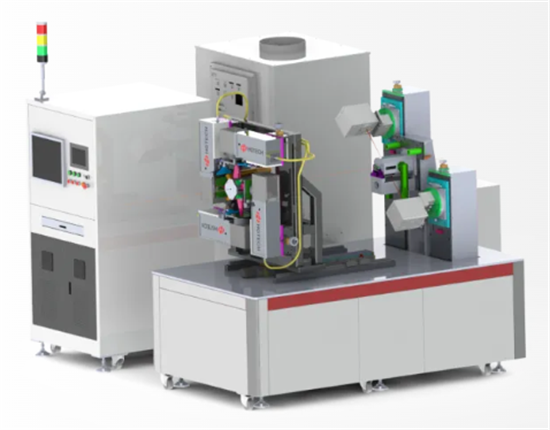

扁线电机激光焊接智能装备

应用于扁线电机铜线加工中的定子焊接，采用高功率小芯径的中心光束，配合相应的环光功率进行深熔焊，从而实现低热影响、低飞溅、无气孔、高强度的稳定焊接。可定制小芯径激光器，实现超低热输入的深熔焊，兼容X-pin焊接。

品质：采用先进环形光纤激光器，焊接强度＞1400N，无气孔、炸焊、飞溅以及漆皮烧蚀，气孔率＜10%

稳定：先进双光束耦合复合焊接技术实现实现稳定熔球焊和深熔焊，缺陷率≤5%

高效：全幅面激光加工系统，分区标定一次成型 ，焊接效率较上一代产品提升200%

便捷：智能动态参数库，实时匹配焊接参数，确保生产过程智能高效

面向扁线电机制造设备国产化痛点，华工激光秉承中国激光工业化引领者初心，加速创新研发脚步，实现扁线电机去漆、焊接全套生产线国产化，加快解决“卡脖子”难题；同时提升快速响应能力与全方位服务能力，致力作为全球汽车电子及新能源行业中的领军企业，成为行业内知名的提供商。

未来，华工激光将继续突破技术边界，不断拓展激光技术的无限可能，致力为电机、电控、电池、智能驾驶等领域提供激光+自动化解决方案，助力新能源车扁线电机行业加速迈向高效、智能、绿色的未来，共同开启动力科技新纪元。
