新能源汽车的快速普及带动一系列技术创新升级，作为核心零部件的驱动电机也不断向轻量化、高效化、小型化的方向发展。扁线电机以高功率密度、高能量转换效率、优异散热性能等优势，逐渐成为新能源汽车驱动电机的主流选择。

扁线电机绕组---一寸短，一寸强

扁线电机目前应用最多的绕组形式是Hair-pin，绕组形似发卡，先成型再插线，然后单边焊接。

新技术X-pin主要是在焊接端进行优化。更短的焊接端部使得电机定子更加紧凑，进一步降低铜损损耗、提升电机效率的同时，对焊接也提出了更高的要求。

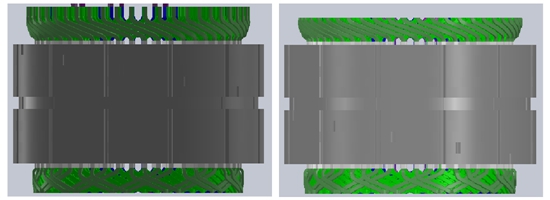

Hair-pin绕组&X-pin绕组工艺对比

激光焊接---一寸短，一寸难

焊接工艺是X-pin电机的关键工艺，其中激光焊接技术因为工艺稳定、高效灵活，更易实现规模化生产，是扁线电机定子绕组焊接的不二之选。

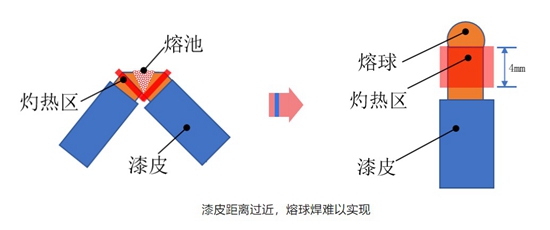

当前主流的熔球焊接方式是利用激光能量融化铜扁线端部形成可视焊点，但X-pin的焊接端部极短，漆皮距离过近，常规熔球焊无法实现，加工面临难题。

华工激光---攻克最后一厘米

面对扁线电机行业的生产需求，华工激光不断攻克技术瓶颈，持续推动工艺升级，为扁线电机加工带来激光焊接整体方案。

为解决熔球焊在X-pin焊接的局限，研发团队采用高功率小芯径的中心光束，配合相应的环光功率进行深熔焊，从而实现低热影响、低飞溅、无气孔、高强度的稳定焊接，目前已成功进行X-pin小批量试制，焊接效果好，且完全无漆皮烧灼。

熔球焊和深熔焊的加工效果对比

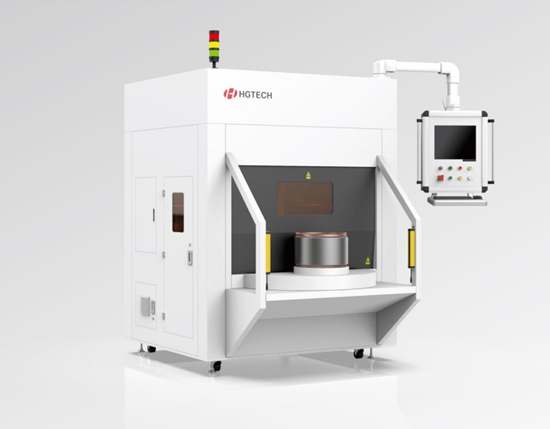

扁线电机激光焊接方案---用于扁线电机铜线加工中定子的焊接

/ 稳定性高：采用环形光纤激光器，产生稳定熔池，无气孔、炸焊、飞溅以及漆皮烧蚀

/ 加工幅面大：大幅面振镜焊接系统，最大加工直径240mm

/ 精准加工：同轴视觉定位系统，焊接区域单独标定，消除透镜边缘成像畸变引起的误差

/ 可定制小芯径激光器，实现超低热输入的深熔焊，兼容X-pin焊接。

您的激光方案解决专家，华工激光于新能源汽车领域全面布局，致力用激光加持新能源汽车制造的各大关节，为行业提供业内领先的激光整体解决方案。
